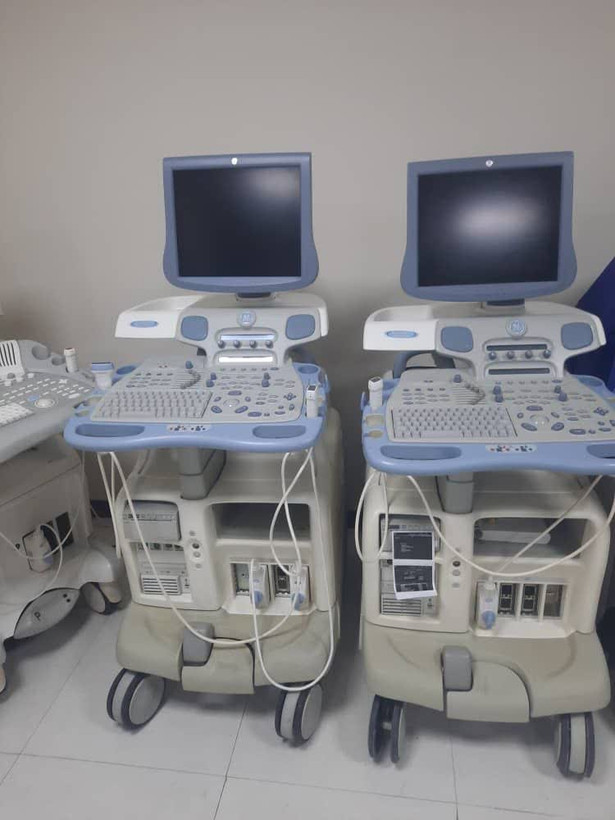

اکوکاردیوگرافی جنرال الکتریک (GE) مدل VIVID 7

اکوکاردیوگرافی GE مدل VIVID 7 دستگاهی با ویژگی های منحصر به فرد است که جهت بررسی وضعیت قلب با نمایش تصاویر دو یا سه بعدی به کار می رود. این دستگاه به دلیل وجود سیستم اولتراسوند، تصاویری دقیق از قلب را ارائه می دهد که جهت تشخیص و درمان مشکلات قلبی به پزشک کمک بسیاری خواهد کرد.

امروزه امواج فراصوت، در بسیاری از دستگاه های پزشکی به کار می رود و از جمله مهمترین و دقیق ترین تکنولوژی عنوان می شود که در ساخت تجهیزات پزشکی به خصوص اکوکاردیوگراف کاربرد دارد. این وسیله بسیار معتبر با مجهز بودن به سیستم مانیتورینگ، پروب های حاوی امواج اولتراسوند و کیبورد جهت انجام تنظیمات، دستگاهی پرکاربرد است که توسط کمپانی GE یا جنرال الکتریک آمریکایی به تولید می رسد.

 در ادامه این مقاله قصد داریم تا این دستگاه را با ذکر ویژگی ها و کاربرد های آن معرفی کنیم.

 اکوکاردیوگرافی GE مدل VIVID 7 چه نوع دستگاهی است ؟

این دستگاه یکی از تجهیزات پزشکی پرکاربرد است که جهت انجام الکتروگاردیوگرافی روی سطح صاف و ثابت به کار می رود. طراحی این دستگاه به گونه ای انجام می شود که حمل و جا به جایی آن به راحتی صورت گیرد. از این رو چرخ های محکمی که در انتهای اکوکاردیوگرافی GE مدل VIVID 7 نصب شده است، این امر را میسر می کند.

سیستم پردازش بسیار پیشرفته ای که در این دستگاه تعبیه شده است به کاربر امکان می دهد تا تصاویری بسیار دقیق از قلب را مشاهده کند. با اتصال پروب هایی با مدل های متفاوت روی این دستگاه مانند: پروب های: m4s، 3 sRS، 7 sRs، Linear سازگاری و انعطاف پذیری بالای آن مشخص می شود.

در این دستگاه بسیار حرفه ای اجزای متنوعی وجود دارد که هر کدام از آنها وظیفه ای خاص را در الکتروکاردیوگرافی برعهده دارند. مهمترین اجزای این دستگاه شامل: مانیتور نمایش اطلاعات قلب، صفحه کلید شامل دکمه های تنظیم کننده و پروب متصل به دستگاه می شود که با امواج اولتراسوند، وضعیت قلب را نمایش خواهند داد.

ساختار اکوکاردیوگرافی GE مدل VIVID 7 به صورت مبله در نظر گرفته می شود و نوع سیستم آن دیجیتالی است. به واسطه مانیتور LCD این دستگاه که در اندازه 17 اینچ تولید می شود، کیفیت تصویر و فیلم های گرفته شده از قلب در حد بالایی خواهد بود. در واقع رزولوشن تصویر در این مانیتور، 768 در 1024 پیکسل است.

یکی از قابلیت های بسیار مهمی که در این دستگاه وجود دارد، کالر داپلر (Color Doppler) عنوان می شود. این قابلیت به دستگاه امکان می دهد تا تپش قلب و کلیه عروق خونی با رنگ واقعی روی مانیتور نمایش داده شود. امروزه از اکوکاردیوگرافی بافت داپلر TDE جهت ارزیابی غیر مستقیم قلب استفاده خواهد شد. به واسطه این تست، سرعت جریان خون، ارزیابی بافت قلب و نمایش حالت خمیده M امکان پذیر می شود.

اکوکاردیوگرافی GE مدل VIVID 7 چه قابلیت هایی دارد؟

 این دستگاه به دلیل ویژگی های کاربردی و قابلیت هایی که دارد، در تشخیص طیف وسیعی از علائم قلبی به کار می برند. این قابلیت ها را به صورت زیر عنوان می کنیم.

اندازه گیری خودکار یکی از مهمترین قابلیت هایی است که در این دستگاه ها گنجانده شده است. این ویژگی به کاربر امکان می دهد تا تنها تنظیمات از پیش تعیین شده دستگاه را روشن کند تا اکوکاردیوگرافی GE مدل VIVID 7 به صورت خودکار، اطلاعات مربوط به قلب را نمایش دهد.

کاربر باید بعد از اعمال ژل، پروب را روی قفسه سینه بیمار تکان دهد. در این صورت پردازش اطلاعات قلب صورت خواهد گرفت. این قابلیت ها به صورت زیر نام برده می شوند:

• اندازه گیری خودکار LH (تصویربرداری عملکرد خودکار (AFI) اندازه گیری حرکت قلب (CMQ) یا EF (کسر جهشی)
• اندازه گیری اتوماتیک B / M / D
• اندازه گیری خودکار IMT
• ضبط و چاپ اطلاعات به صورت رنگی
• شبکه بی سیم
• DVD/ CD RW
• حافظه داخلی و کارت حافظه تا 80 گیگابایت
• پورت USB
• نمایش فرمت JPEG ، WMV و AVI
• نمایش تصاویر دو و سه بعدی

از اکوکاردیوگرافی GE مدل VIVID 7 چه زمانی استفاده می شود؟

اکوکاردیوگرافی به روشی گفته می شود که در آن دستگاه های پیشرفته ای همچون اکوکاردیوگرافی GE مدل VIVID 7 جهت بررسی و ارزیابی عملکرد قلب به کار می رود. این دستگاه ها به دلیل تنظیمات پیشرفته ای که دارند، اطلاعات قلب بیمار را از طریق امواج فراصوت دریافت کرده و آنها را به صورت تصاویر دو یا سه بعدی نمایش می دهد.

در واقع پروبی که در این دستگاه وجود دارد، امواج اولتراسوند با فرکانس بالا را به قلب می فرستد و با دریافت مجدد آنها، شکل قلب را روی مانیتور نمایش می دهد. پروب باید به اکوکاردیوگرافی GE مدل VIVID 7 متصل شود تا این امواج با فشار آن روی سینه به قلب راه پیدا کنند. از این دستگاه زمانی استفاده می شود که قلب دارای شرایط زیر باشد:

• در زمانی که قلب ریتم ناهماهنگ و غیر طبیعی دارد.
• در صورتی که در قفسه سینه درد ناگهانی و ادامه داری ایجاد شود.
• هنگامی که افراد به بیماری نارسایی قلبی دچار باشند.
• در زمانی که فرد دچار حمله قلبی شود.
• انجام این تست در هنگام تب روماتیسمی نیز واجب است.

این دستگاه مشکلات قلبی، لخته خون در قلب، مشکلات موجود در بطن و حفره های قلب، ضعف دیواره های قلب و در حالت کلی شکل و اندازه قلب را به خوبی نشان می دهد. از این رو پزشک به راحتی قادر به تشخیص بیماری فرد می شود و درمان های متناسب با شرایط بیمار را تجویز خواهد کرد.

مشخصات فنی اکوکاردیوگرافی GE مدل VIVID 7

• مدل: VIVID 7
• مارک: GE ( General Electric )
• کشور سازنده: آمریکا
• وزن: 190 کیلوگرم
• ابعاد: 64 در 90 در 137.5 سانتی متر
• وضوح مانیتور: 768 در 1024 پیکسل
• اندازه مانیتور: 17 اینچ
• نوع دستگاه: دستگاه اکوکاردیوگرافی
• نوع سیستم پروب: اولتراسوند با سیستم خطی
• تولید سیگنال: 3 الی 14 مگاهرتز
• ولتاژ مورد نیاز: 110-120 VAC، 50-60 HZ، 10A و  230VAC ، 50-60 HZ،  5A
• سال ساخت: 2008
• سال تولید نسخه نرم افزار: 2008
• سال بازسازی: 2013
• تجهیزات: پروب، مانیتور، کیبورد
• لوازم جانبی: VCR دیجیتال، + یا – R/W، پانل سیستم، قاب گیر جهت بازپخش امواج، چاپگر ویدیو B/W، چاپگر لیزری تصویر رنگی
• کاربرد: جراحی های قلب و PET، نارسایی قلب، مشاهده انقباضات قلبی، رادیولوژی، اکو مری، اورولوژی
