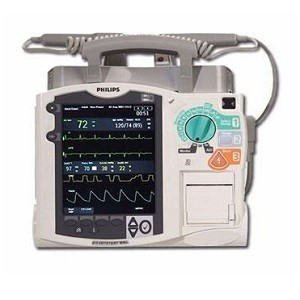

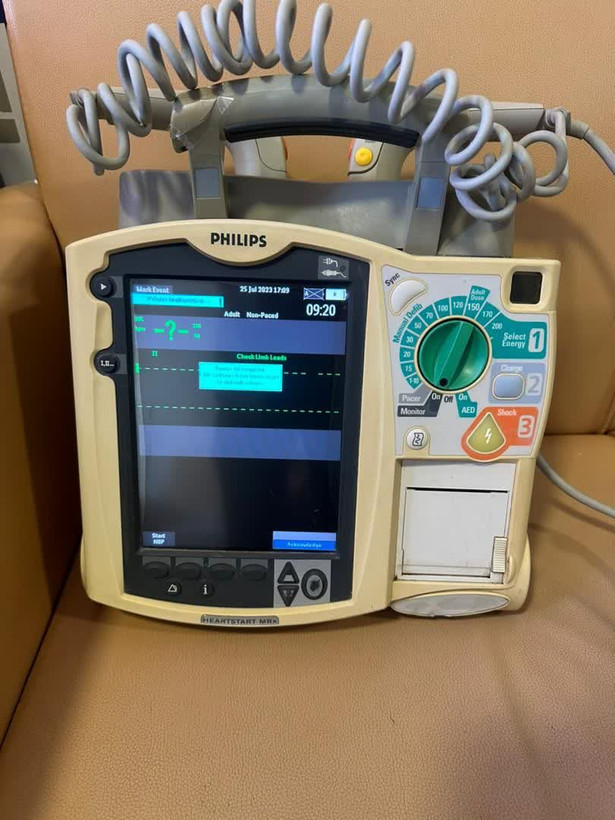

دستگاه شوک فیلیپس Philips Heartstart MRx

معرفی دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• رابط کاربری آسان با نمایشگر رنگی بزرگ
• می تواند 4 شکل موج و عدد یا هر 12 عدد لید و عدد را نمایش دهد
• نماهای صفحه را می توان برای تناسب با ترجیحات کاربر سفارشی کرد
• نمای معمولی یا با کنتراست بالا مشاهده آسان در شرایط نوری مختلف
• انتقال بدون درز اطلاعات برای 12 ECG لید با پیوند بی سیم بهینه
• 10 ساعت نظارت با 2 باتری کاملا شارژ شده
• نشانگر آماده برای استفاده
• گزینه های بهینه باتری AC یا DC

مشخصات دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• عرض: 12.4 اینچ (31.3 سانتی متر)
• عمق: 8.3 اینچ (21 سانتی متر)
• قد: 11.7 اینچ (29.5 سانتی متر)

ابعاد MRx (با پدل های خارجی)

• عرض: 13.4 اینچ (34 سانتی متر)
• عمق: 8.3 اینچ (21 سانتی متر)
• قد: 13.6 اینچ (34.5 سانتی متر)

وزن دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• 13.2 پوند (6 کیلوگرم): واحد پایه با 1 باتری MRx، پدها و کابل پد.
• +4.1 پوند (1.86 کیلوگرم): با کیف حمل MRx اضافه شده است.
• +2.5 پوند (1.1 کیلوگرم): با اضافه کردن سینی دست و پا زدن MRx و پاروهای استاندارد خارجی.

محیط دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• مقاومت در برابر آب: مطابق با استاندارد IEC 60601-2-4
• مقاومت جامدات: IP2X
• درجه حرارت
  • عملکرد: 32º – 113º F (0º – 45º C)
  • ذخیره سازی: -4º – 158º F (20º – 70º C)
• رطوبت: عملکرد: 0% تا 95% نسبی
• ایمنی: مطابق با EN 60601-1، UL 2601-1، CSA C22.2 شماره 601-1-M90 CSA، EN 60601-2-4

نمایشگر دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• ابعاد: 8.4 در مورب (12.8 سانتی متر در 17.1 سانتی متر)
• نوع: LCD رنگی TFT
• رزولوشن: 640 x 480 پیکسل (VGA)
• زمان مشاهده موج: 5 ثانیه (ECG)

چاپگر دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• چاپگر
  • استاندارد: چاپگر آرایه حرارتی 50 میلی متر (عرض کاغذ).
  • اختیاری: چاپگر آرایه حرارتی 75 میلی متری (عرض کاغذ).
• نوار ECG پیوسته: لید ECG اولیه را با حاشیه‌نویسی و اندازه‌گیری رویداد در زمان واقعی یا با تأخیر 10 ثانیه چاپ می‌کند.
• چاپ خودکار: چاپگر را می توان برای چاپ رویاطلاعاتای مهم، شارژ، شوک (الکتروشوک) و آلارم پیکربندی کرد.
• گزارش‌ها: خلاصه رویداد، 12 سرنخ، گرایش علائم حیاتی، بررسی عملیاتی، پیکربندی، گزارش وضعیت، و اطلاعات دستگاه.
• اندازه کاغذ
  • 1.97 اینچ (50 میلی‌متر) W در 100 فوت (30 متر) L.
  • 2.95 اینچ (75 میلی متر) W در 100 فوت (30 متر) L.

دستگاه شوک (الکتروشوک)

• مدل: MRx (M3535A)
• شکل موج: دو فازی کوتاه نمایی. پارامترهای شکل موج به عنوان تابعی از امپدانس بیمار تنظیم می شوند.
• انرژی خروجی: دستی (انتخابی): 1-10، 15، 20، 30، 50، 70، 100، 120، 150، 170، 200 ژول حداکثر انرژی، محدود به 50 ژول برای دفیبریلاسیون داخلی. حالت AED (خروجی انرژی واحد): 150 ژول در یک بار 50 اهم.
• زمان شارژ در MRx: کمتر از 5 ثانیه تا 200 ژول با باتری لیتیوم یونی جدید و کاملاً شارژ در دمای 25 درجه سانتیگراد.
• تحویل شوک (الکتروشوک): از طریق پد یا پدال‌های الکترود چند منظوره.
• شوک (الکتروشوک) سریع: کمتر از 10 ثانیه از توقف CPR تا تحویل شوک (الکتروشوک).
• محدوده امپدانس بیمار
  • حداقل: 15 اهم (دفیبریلاسیون داخلی)؛ 25 اهم (دفیبریلاسیون خارجی).
  • حداکثر: 150 اهم
• حالت AED در MRx: حساسیت و ویژگی مشاوره شوک (الکتروشوک) مطابق با دستورالعمل های AAMI DF-39 است.

باتری دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• نوع: 6.0 Ah، 14.8 V، لیتیوم یون قابل شارژ.
• ابعاد
  • ارتفاع: 6.5 اینچ (165 میلی متر)
  • عرض: 3.8 اینچ (95 میلی متر)
  • عمق: 1.6 اینچ (42 میلی متر)
  • وزن: 1.6 پوند (0.73 کیلوگرم)
• زمان شارژ: تقریباً 3 ساعت تا 100 درصد، 2 ساعت تا 80 درصد.
• ظرفیت
  • حداقل 5 ساعت مانیتورینگ با ECG، SpO2، CO2، دما و دو فشار تهاجمی که به طور مداوم نظارت می‌شوند. NBP هر 15 دقیقه اندازه‌گیری می‌شود و 20 تخلیه 200J (با باتری جدید و کاملاً شارژ شده، در دمای اتاق 25 درجه سانتی‌گراد کار می‌کند).
  • حداقل 3.5 ساعت مانیتورینگ با ECG، SpO2، CO2، دما، و دو فشار تهاجمی که به طور مداوم نظارت می‌شود، NBP هر 15 دقیقه اندازه‌گیری می‌شود، و با سرعت 180ppm در 160 میلی آمپر اندازه‌گیری می‌شود.
• نشانگرهای باتری
  • سنج باتری روی باتری، نشانگر ظرفیت روی نمایشگر؛ نشانگر RFU چشمک زن، صدای جیر جیر و پیام «باتری کم» برای وضعیت باتری کم، زمانی که 10 دقیقه زمان نظارت و 6 حداکثر تخلیه انرژی باقی می ماند (با باتری جدید در دمای اتاق، 25 درجه سانتی گراد) روی صفحه نمایش ظاهر می شود.

ذخیره سازی دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• داخلی: 12 ساعت شکل موج و رویاطلاعاتای ECG پیوسته، حداکثر ظرفیت 55 خلاصه رویداد.
• کارت اطلاعات: 60 گزارش خلاصه رویداد یا 240 مگابایت اطلاعات بیمار.

ECG و پایش آریتمی دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• ورودی
  • حداکثر 4 موج ECG نمایش اطلاعات می شود و حداکثر 2 موج ECG به طور همزمان چاپ می شود.
  • لید I، II یا III از طریق یک کابل ECG 3 لید و الکترودهای نظارتی جداگانه به دست آمد. با کابل 5 لید، لیدهای aVR، aVL، aVF، یا V را بدست آورید. ECG Pads که از طریق 2 پد الکترود دفیبریلاسیون چند کاره به دست می آید.
• خطای لید: اگر یک الکترود یا سیم لید قطع شود، پیام “Lead Off” و خط چین نمایش اطلاعات می شود.
• Pads Fault: اگر یک پد قطع شود، یک خط چین نشان اطلاعات می شود.
• نمایش ضربان قلب: بازخوانی دیجیتال روی صفحه نمایش 15 تا 300 ضربه در دقیقه، دقت ± 10%.
• هشدارهای آریتمی ضربان قلب: HR، آسیستول، VFIB/VTACH، VTACH، تاکی کاردی شدید، برادی کاردی شدید، ضربان پی وی سی، ضبط نشدن ضربان قلب، ضربان‌نگاری نشدن ضربان.
• اندازه ECG: 2.5، 5، 10، 20، 40 mm/mV، autogain.

گزینه های دستگاه شوک (الکتروشوک) فیلیپس Philips Heartstart MRx

• قدم زدن غیر تهاجمی: پالس اکسیمتری SpO2.
• فشار خون غیر تهاجمی: نظارت بر CO2.
• فشار خون تهاجمی (2 خط): پایش مداوم دما.
• 12-دستیابی به لید: انتقال 12 لید.
• اندازه‌گیری و بازخورد Q-CPR: ضبط صدا.
• ابزارهای پیش بینی ACI-TIPI و TPI: انتقال اطلاعات بالینی دوره ای.
• انتقال اطلاعات دسته ای/LAN
